Standard: | ANSI B16.5 | Grade: | F304 |
---|---|---|---|
Material: | ASTM A182, Stainless Steel, Forged Steel. | Pressure: | 150LB(PN20) |
Size: | 18 Inch (DN450). | Type: | Blind Flange. |
Face: | RF | ||
High Light: | DN450 Raised Face Blind Flange,F304 Raised Face Blind Flange,18Inch blind flange class 150 |

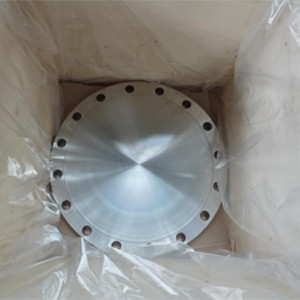

China ANSI B16.5 SS Forged Blind Flange 18 Inch (DN450), Stainless Steel Blind Flanges, ASTM A182 F304, Raised Face, 15
Products Related to ANSI B16.5 SS Forged Blind Flange, 18 Inch
ø | D | b | g | k | Holes | l | Kg. |
1/2" | 88,9 | 11,1 | 34,9 | 60,3 | 4 | 15,9 | 0,400 |
3/4" | 98,4 | 12,7 | 42,9 | 69,8 | 4 | 15,9 | 0,700 |
1" | 107,9 | 14,3 | 50,8 | 79,4 | 4 | 15,9 | 0,900 |
1 1/4" | 117,5 | 15,9 | 63,5 | 88,9 | 4 | 15,9 | 1,300 |
1 1/2" | 127,0 | 17,5 | 73,0 | 98,4 | 4 | 15,9 | 1,600 |
2" | 152,4 | 19,0 | 92,1 | 120,6 | 4 | 19,0 | 2,600 |
2 1/2" | 177,8 | 22,2 | 104,8 | 139,4 | 4 | 19,0 | 4,100 |
3" | 190,5 | 23,8 | 127,0 | 152,4 | 4 | 19,0 | 5,000 |
3 1/2" | 215,9 | 23,8 | 139,7 | 177,8 | 8 | 19,0 | 6,400 |
4" | 228,6 | 23,8 | 157,2 | 190,5 | 8 | 19,0 | 7,100 |
5" | 254,0 | 23,8 | 185,7 | 215,9 | 8 | 22,2 | 9,000 |
6" | 279,4 | 25,4 | 215,9 | 241,3 | 8 | 22,2 | 11,800 |
8" | 342,9 | 28,6 | 269,9 | 298,4 | 8 | 22,2 | 21,000 |
10" | 406,4 | 30,2 | 323,4 | 361,9 | 12 | 25,4 | 30,000 |
12" | 482,6 | 31,7 | 381,0 | 431,8 | 12 | 25,4 | 45,000 |
14" | 533,4 | 34,9 | 412,7 | 476,2 | 12 | 28,6 | 59,000 |
16" | 596,9 | 36,5 | 469,9 | 539,9 | 16 | 28,6 | 79,000 |
18" | 635,0 | 39,7 | 533,4 | 577,8 | 16 | 31,7 | 97,000 |
20" | 698,5 | 42,9 | 584,2 | 635,0 | 20 | 31,7 | 124,000 |
22" | 749,3 | 46,0 | 641,2 | 692,1 | 20 | 34,9 | 151,000 |
24" | 812,8 | 47,6 | 692,1 | 749,3 | 20 | 34,9 | 188,000 |
